Chi tiết về thi công hệ thống head Honda và trạm bảo hành 2S – 3S như tổng thế bố trí khu vực dịch vụ, thi công hố bàn nâng âm, hệ thống khí xả, dầu thải, đường hơi

Bài viết chia sẻ chi tiết về thi công hệ thống head Honda và trạm bảo hành 2S – 3S như bản vẽ tổng thế bố trí khu vực dịch vụ, thi công hố bàn nâng âm, hệ thống khí xả, dầu thải và bố trí đường hơi từ máy nén khí

Bất kỳ 1 trạm bảo hành của hãng xe nào ( Kymco, yamaha, honda, sym...) đều được thiết kế cẩn thận với bản vẽ chi tiết bố trí thiết bị và hệ thống xả thải , hệ thống khí nén hợp lý

1 hệ thống giả head cũng có thể tham khảo hệ thống này

Các số liệu trong bài viết chỉ là 1 kích thước tiêu chuẩn của diện tích mặt bằng mẫu tham khảo ( 13 x 3 m )

Kích thước các hố cần xây dựng trong khu vực dịch vụ

Dưới đây là kích thước hoàn thiện sau khi ốp lát xây dựng xong của các hố cần xây dựng trong khu vực dịch vụ : Dài x Rộng x Sâu (mm)
-    kích thước hố bàn nâng :  1825 x 625 x 220
-    Kích thước hố thùng chứa ống hút khí thải : 420 x 190 x 220
-    Kích thước hố phểu đổ dầu thải :  210 x 210 x 90
-    Kích thước hố để moto hút khí thải :  610 x 510 x 700
-    Kích thước hố để thùng lọc khí thải :  1210 x 610 x 700
-    Kích thước hố để thùng chứa dầu thải : 810 x 710 x 900 (độ sâu tính từ ống dầu chảy vào thùng )

1. Sơ đồ bố trí mẫu khu vực dịch vụ

Đây là sô đồ mẫu, tùy từng mặt bằng mà bạn có thể bố trí lại cho hợp lý
Khu vực bố trí 4 bàn nâng

[IMG]

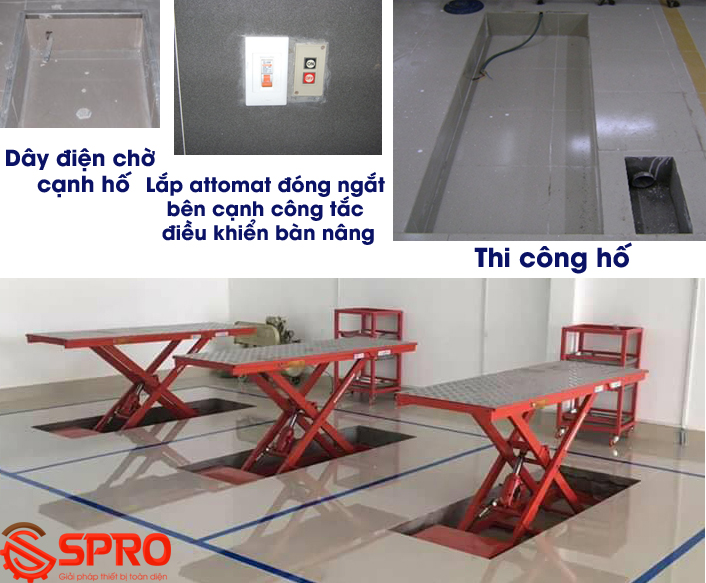

2. Thi công hố bàn nâng

- Kích thước hố bàn nâng:  Dài x rộng x sâu: 1825 x 625 x 220 mm
- Mô tơ bàn nâng: 0,75Kw, 220V
- Công tắc điều khiển bàn nâng lắp trên tường cách mặt đất  1,1 m
- Cấp nguồn cho vị trí công tắc điều khiển và đi 4 dây điện (đơn) từ công tắc xuống cạnh hố bàn nâng đặt (đầu bàn) cách đáy bàn nâng 50 mm (tránh ngập nước)
- Lắp Automat cho từng bàn nâng.bên cạnh công tắc điều khiển bàn nâng để đảm bảo an toàn khi sử dụng và khí sửa chữa

[IMG]
Thi công hố bàn nâng

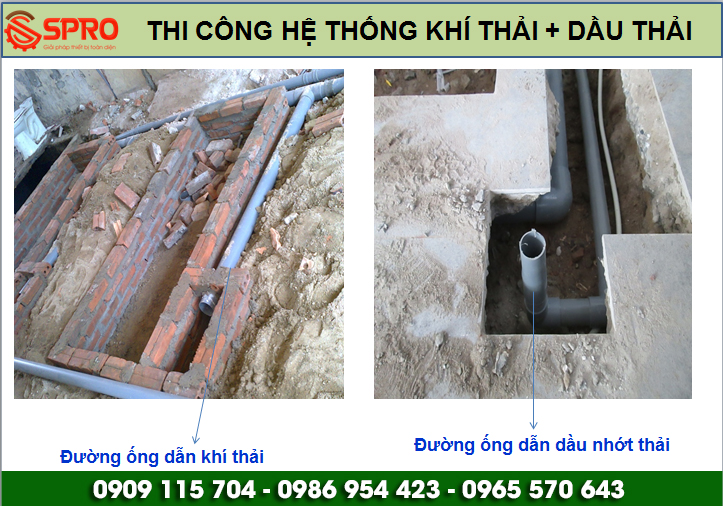

3. Thi công hệ thống khí xả (Máy hút khí xả + thùng lọc + ống hút)

-  Kích thước hố lắp thùng ống hút khí xả:  Dài x rộng x sâu: 420 x 190 x 220 mm
-  Mô tơ hút khí : 0,75 Kw, 220V
-  Đường ống dẫn khí xả: Ống nhựa ø 76 chờ sẵn. Cách mặt nền 100 mm tính từ mép trên của ống.
-  Mô tơ hút khí xả + thùng lọc khí xả ưu tiên lắp trong khu vực sửa chữa nặng
Anhr a1
-  Máy hút khí xả được đặt trước thùng lọc (là bộ phận trung gian nối với hệ thống ống dẫn khí xả và thùng lọc khí )
-  Cấp một nguồn điện chờ ở hố đặt máy mơtơ hút khí xả và công tắc đóng ngắt điện xuống hố được đặt ở vị trí khu sửa chữa nặng , tiếp theo của vị trí bàn nâng cuối cùng
-  Khi thi công giữa 2 hố của mô tơ và thùng lọc khí thải phải  để cửa sổ chờ 250x250  (chờ  lắp ống nối)
-  Ở vị trí cuối hố thùng lọc khí Đi một đường ống ø48 lắp chờ đi ra ngoài môi trường

[IMG]
Thi công hệ thống khí xả

4. Thi công hệ thống dầu thải

-    Đường ống dẫn dầu nhớt thải ø48 lắp nghiêng 1 độ tính từ đầu bể chứa đến phiểu dầu xa nhất ( phểu xa nhất cách mặt nền 90 mm ) ( đảm bảo độ dốc cho dầu nhớt chảy)
-    Ống ø48 lắp bằng mặt đất chờ trước ở mỗi hố thoát dầu ở mỗi bàn nâng , nối xuống đường ống dẫn ø48 dẫn dầu tổng xuống bể chứa
-    Hố lắp thùng chứa dầu thải: kích thước : dài x rộng x sâu: 710 x 810 x 900 mm
 (độ sâu của hố tính từ ống dẫn dầu vào thùng xuống đến đáy hố)
-    Đi 3 dây điện (dây đơn)  đi từ công tắc nguồn cạnh hố (chiều cao, cách mặt đất 1,1 m) xuống hố chờ sẵn để đấu vào motor và phao
-   Công suất mô tơ hút dầu: 0,37Kw, 220V
-   Đi 1 đường ống nhựa (pvc) ø21 chờ từ hố chứa dầu lên tường cách mặt đất 700mm để bơm dầu từ thùng lên (khoảng cách đi ống từ hố lên tường càng gần càng tốt để khi bơm  được tốt hơn )

[IMG]
Thi công hệ thống dầu thải

5. Bố trí đường hơi từ máy nén khí

+  Đi 1 đường ống phi 20 (ống PP – R) từ máy nén khí đến các vị trí cần thiết bao gồm : khu sửa chữa nặng , vị trí treo giàn hơi .....
+  Hệ thống có dưới 5 bàn nâng:  Sử dụng máy nén khí 3hp
    - Loại 1: 3hp 1 pha ( 2,2Kw, 220V)
    - Loại 2: 3hp 3 pha ( 2,2Kw, 380V)
+  Hệ thống có 6 bàn nâng trở lên: Sử dụng máy nén khí 5hp 3 pha  ( 3,75Kw, 380v )

6. Đầu tư thiết bị

Với 1 diện tích mặt bằng cùng hệ thống thiết kế như vậy, tham khảo danh mục thiết bị cần đầu tư gồm

-    1 máy tháo vỏ
-    4 bàn nâng âm
-    1 máy nén khí khoảng 160L
-    Súng xiết bu lông các loại ( ½ inch, ¾ inch )
-    1 Máy súc béc + 1 máy chuẩn đoán lỗi xe máy
-    4 xe đẩy đựng đồ nghề + dụng cụ đồ nghề như cờ lê, mỏ lết….
-    4 cuộn dây hơi ròng rọc
-    1 số thiết bị khác như : Bình hút nhớt thải, cảo chuyên dụng, vam tháo mắt xích, súng bắn vít, bàn ép, khung ép chín, miếng vá vỏ, keo vá, máy rửa chi tiết….

[IMG]
Thiết bị sửa chữa xe máy tại SPRO.VN

Hi vọng bài viết sẽ có ích cho bạn. Nếu cần tư vấn thêm, xin vui lòng liên hệ :

- 0986 954 423 – Phú
- 0965 570 643 – Mỹ
- 0909 115 704 – Biển
